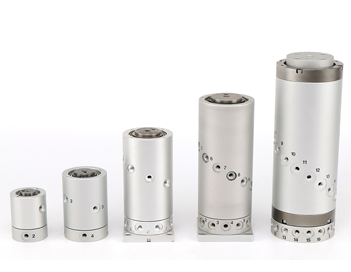

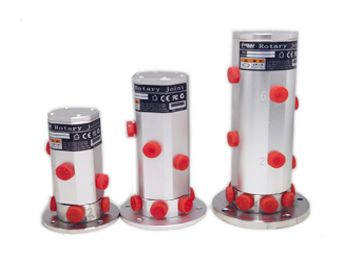

Rotary Joint MSM Series

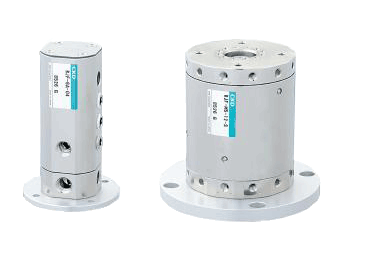

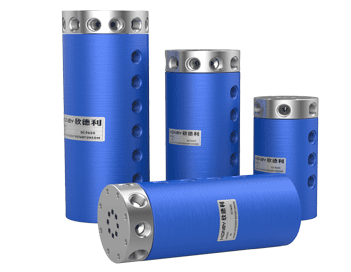

微型气动旋转接头RJF系列

*欣德利专业团队可以根据您的要求量身打造高端旋转接头,RFJ旋转接头是一款微型旋转接头,应用于设备空间受限的的情况中,采用高分子材料密封,超长耐磨时间,密封性能可靠,360°无限旋转.

微型旋转接头RJF系列采用最新结构设计,有效的节省客户使用空间,让产品更小巧,灵活,标准化尺寸设计,标准法兰链接, 是一种超微型的旋转接头,用于受限空间,旋转角度无接缝,固定侧上部主要起止转作用, 对旋转轴增加过大的负荷会导致损坏,每个通路是单独的,可维持稳定的流量,低滑动阻力的密封层,实现密封且旋转平衡.

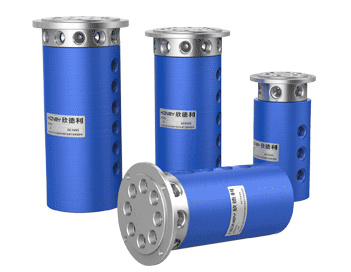

欣德利公司为了更广泛的满足客户的需求,国内首家研发气电传送旋转接头,可以满足设备中供气 供电 供信号等要求,可集成各类电信号介质,比如以太网 USB CAN总线 伺服电机线等复杂的电信号介质,综合了旋转接头和导电滑环的各项性能,了解更多产品可查看后端链接 (see MFQD Series)..

RJF系列产品说明 正面与侧面旋转接头集成说明
  • 1正面和侧面标准螺纹链接
  • 2使用标准堵头装入不想用的螺纹丝口(配合防水胶带使用)
  • 3可以采用过度法兰装在旋转接头法兰上(采用O型圈对接方式)
  • 4安装螺纹孔

可选型参数

型号 # ▾ 链接尺寸 ▾ 气管大小 ▾ 是否带通孔 ▾ 外径 ▾ 长度 ▾ 可否配电滑环 ▾ 高端产品图纸 ▾
[RJF-M5-04] [M5] [4~6mm][不带通孔] [26 mm][72 mm][不可配]
[RJF-6A-04] [Rc1/8] [6~8mm] [不带通孔][38mm][94 mm][不可配]
[RJF-M5-06] [M5] [4~6mm] [不带通孔] [34 mm][93.5 mm][不可配]
  • PDF图纸下载
  • [RJF-6A-06] [Rc1/8] [6~8mm][不带通孔][44mm] [122.5mm] [不可配]
  • PDF图纸下载
  • [RJF-M5-08] [M5] [4~6mm][不带通孔] [38mm][118 mm] [不可配]
  • PDF图纸下载
  • [RJF-6A-08] [RC1/8] [6~8mm][不带通孔] [48mm][156 mm] [不可配]
  • PDF图纸下载
  • [RJF-M5-12] [M5] [4~6mm][不带通孔] [42mm][163.5 mm] [不可配]
  • PDF图纸下载
  • [RJF-M5-16] [M5] [4~6mm][不带通孔] [54mm][207.5 mm] [不可配]
  • PDF图纸下载
  • [RJF-M5-12-S] [M5] [4~6mm][不带通孔] [67mm][89.5 mm] [不可配]
  • PDF图纸下载
  • [RJF-M5-16] [M5] [4~6mm][不带通孔] [70mm][109 mm] [不可配]
  • PDF图纸下载
  • *以上旋转接头都客户根据客户要求设计制作,量身为客户打造高端旋转接头产品.
