带伸长轴的气动旋转接头安装方式
公布于：2020.6.18标签：旋转接头，导电滑环，电气滑环
带轴型的旋转接头主要是2通路气动旋转接头为主，主要是连接电机主轴和气动抓手使用，解决电机和气抓之间出现绕管的现象，是一款承受拉力的旋转接头，球面密封，依靠弹簧推动壳体(沿辊子至安装旋转接头轴头)轴向位移补偿密封石墨的磨损,完成蒸汽与外界的密封隔离。
1. 内管和旋转接头相连接时要小心翼翼，严禁安装运输中对旋转接头进行敲击、摔打、碰撞，否则会导致内部密封石墨及石墨轴承的损坏，产品发生泄漏。 2. 旋转接头与设备的连接是通过止转来完成的，不要在旋转接头外部添加固定装置，也不要让旋转接头被管道固定住，保证旋转接头由安装、连接公差累计导致不同心而引起的自由摆动。不可使用硬管连接。 3. 金属软管用来补偿旋转接头的偏心与磨损带来的轴向位移，所以金属软管要有足够的长度和韧性(不可扭曲)保证接头的自由摆动。(旋转接头与管道的硬性连接往往会造成旋转接头壳体不能在弹簧的推动下发生轴向位移，从而导致泄露)。） 检查bai选用旋转du接头规格型号是否正zhi确，旋转接头的旋转轴采用螺纹连接dao时，应检查螺纹的旋向是否与配装旋转体旋转方向相反，其他金属软管、过渡接头、内管等连接零件是否缺少。 2） 对于库存太久或者对配置有滚动轴承的旋转接头，应检查出厂日期，并试查转动轴的转，且必须避免旋转接头曾被撞击或损坏过，以确保里面的部件完好无损； 3） 做好设备旋转体内部及固定管路的清洁工作，严禁杂质进入旋转接头内部，严禁擅自改 旋转接头任何部位的尺寸； 4） 安装所需台钳、扳手、生料带等工具和材料准备得当。

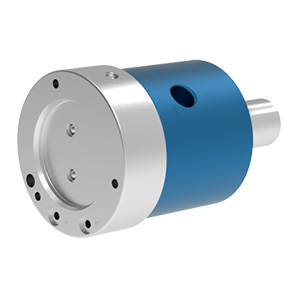

部分旋转接头型号参考：
