高压旋转接头的原理以及设计结构
公布于:2020.6.18标签:高压旋转接头,液压旋转接头,回转接头
液压高压旋转接头也称为双回路高速高压旋转接头,采用国际先进的油膜密封技术,机械损耗低,在高速高压的工况下运转稳定,扭力低,使用时间长,主要用于重工业如冷热轧机卷钢机的涨缩油缸上,球体转动接头是应用于钢铁厂转炉及步进梁式加热炉汽化冷却系统,它是将加热炉上端做周期性矩形运动的上管路与下端固定不动的下管路连结起来的关键部件。在有一定压力、温度的汽、水混合流动介质条件下,保证实现加热炉活动装置同步、安全、平稳连续运动。
液压高压旋转接头上锥盘与转芯联为一体,密封锥环与转芯的上下两个锥盘相匹配,密封锥环靠弹簧的弹力与转芯的上下锥盘的锥面呈紧密密封配合,弹簧通过弹簧座位于壳体内,锥环止转销一端分别位于密封锥环的端面上的定位孔内,另一端分别位于静止状态的弹簧座与壳体中,位于壳体上的弹簧座止转销的销头位于弹簧座外圆上的轴向键槽内,O型密封圈紧贴在密封环外缘环型倒角与壳体内壁构成的槽内。旋转接头通过内圈和外圈配合连接,依靠连接处的密封圈实现接头的固定。外圈可以通过轴承连接定心,并可承受一定的载荷压力。旋转接头孔和通路的数量根据需要设定,可以是一个,两个,四个甚至更多,而数量的变化是与旋转接头所保护要点等同的方式。此外,内圈的空心法兰,可以穿过电缆和其他管道等。
有推力密封。这个是采用弹簧推动,密封件平面贴合是形式来密封的。这样大多是高转速旋转接头又需要承受高压力时候采用的。不过目前能够承受高压力,又可以高转速的旋转接头并不多。市场上屈指可数。这种依靠推力密封的旋转接头大多转速在每分钟五百以上,甚至有几千转的。目前采用碳化硅密封的比较多。结构相对于无推力密封旋转接头要简单一些。深孔钻上的旋转接头基本上是采用这种结构。

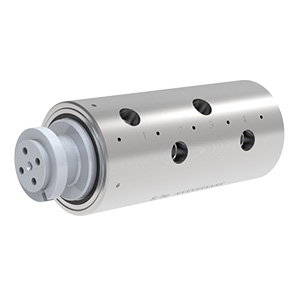

部分旋转接头型号参考:
