解密旋转接头的内部结构以及工作原理
公布于：2021.12.08标签：旋转接头内部结构，旋转接头工作原理
什么是旋转接头呢？旋转接头是一款360度旋转将静止介质转成动态介质的一种精密旋转部件，内部采用了的多层密封结构，将每一个环道单独隔离，可以通入不同类型的介质，那么旋转接头的内部结构可以根据不同每一款的工作参数以及通入的介质不同采用不同类型的结构，主要有两种类型，一种是单通道旋转接头，一种是多通路旋转接头，我们主要来介绍一下这两种旋转接头的内部结构。
单通道旋转接头的结构主要有两部分组成，一部分我们称为转子，一部称为定子，转子和定子是相对运动的，无论单通道旋转接头是高速 ，高压，还是高温，结构类似，只是更换密封材料，内部采用了机械密封结构，一个动环和一个静环组成，通过后端弹簧将静环顶住，通过介质的压力将弹簧顶出受力，将静环和动环接触，这样就可以起到密封作用，这是目前单通道旋转接头最常见而且是最耐用的密封结构。
多通路旋转接头主要是将多个单通路旋转接头合并起来，在结构上稍微加以改动，将多个进口在轴上均匀分布，根据要求的通路数量来设计孔的数量，根据螺纹的大小来设计内部通道的尺寸，每一层都有一层密封将其隔离，这样总上到下根据通路数量不一样，添加的密封数量也不一样，密封数量主要是根据通道数量来增加，这种采用了进口的高分子合成材料制造的密封，具有更强的耐磨性，可以耐腐蚀，耐高压，耐高温等特点，多通路旋旋转接头广泛应用在自动化设备，钢铁厂，工程机械，航空航天，半导体加工，锂电池设备当中。

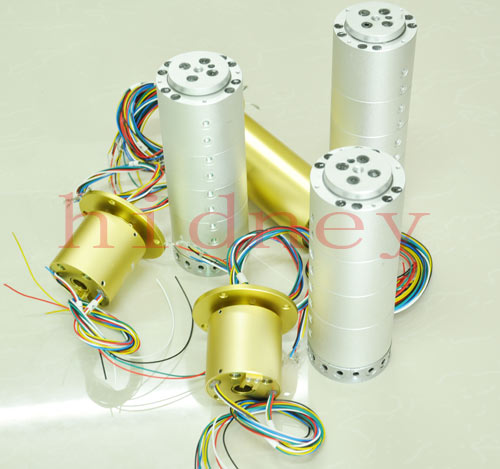

部分旋转接头型号参考：
