旋转接头的种类介绍和结构分析
公布于：20019.8.27标签：旋转接头 ，双回路旋转接头，旋转接头结构
液压气动系统(本文简称流体系统)在现代机械设备中的应用已非常广泛, 可用来实现传动、制动、密封、调整等功能。在流体系统的设计和应用时, 经常会遇到流体从静止管路(静腔)流入到旋转件(旋转腔)的情况。本文所述的旋转接头就是能实现这种功能的联接体, 可广泛应用于流体系统中。
在不同的应用场合, 旋转接头可有不同的结构,但不管结构如何变化, 旋转接头均包括三大部分, 即旋转部分、密封部分和静止部分。旋转部分与旋转腔联接, 静止部分与静腔联接, 这两部分之间有完整的流体通道, 密封部分对流体进行密封, 防止流体泄漏及流体间的互混。
结构举例

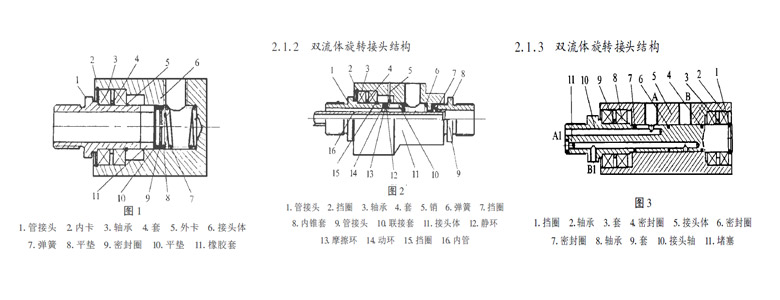

（2 .1 .1 ） 单一流体旋转接头结构 合,单一流体旋转接头的结构见图 1 , 管接头 1 为旋转部分与旋转腔联接, 接头体 6 为静止部分与静腔联接, 密封部分由7 、8 、9 、10 、11 组成, 此种结构只有一个流体通道，如图2 所示, 管接头1 为旋转部分与动腔联接, 接头体11 和管接头9 为静止部分, 可分别联接两流体静腔, 内管内、外均有流体, 序号 6 、10 、12 、13 、14为密封部分, 防止流体泄漏, 8 、16 之间密封, 防止流体互混。此种结构是在图1 的基础上拓展而成。 2 .1 .3 双流体旋转接头结构， 如图3 所示, 接头轴 10 为旋转部分, 与旋转腔联接, 接头体5 为静止部分, 与两静腔联接, 密封圈4 、6 、7 、起密封作用, 防止流体A 、B 腔泄漏及互混,此种接头有两流体通道A ※A1 和B ※B1 。
密封选择
在每种旋转接头中, 均存在密封问题, 其密封可根据情况选用常用的密封形式, 如O 型圈密封、机械密封等等, 设计人员可自行选择。
轴承选用
轴承一般采用单列向心轴承。若采用密封轴承, 则在使用过程中不需添加润滑剂;若采用非密封轴承, 则应在轴承安装部位设计安装油杯, 定期加注润滑剂。
接头体材料
接头体的材料可根据使用的场合适当选用, 可以采用有色金属如铜、铝及其合金, 也可采用钢基材料。
过以上三例可以看出, 旋转接头结构复杂,种类繁多, 加工精度要求高, 技术难度高, 可用于单流体、双流体甚至多流体场合, 使用非常方便, 在流体系统中值得推广应用。现在国内欣德利旋转接头是专业生产厂家, 但随着流体系统应用的不断推广, 旋转接头这一具有独立功能的部件, 会向标准化、系列化发展, 由专业厂家进行生产, 设计者只需根据标准选用合适的型号规格即可。
部分旋转接头型号参考：
