SE系列紧凑型旋转接头安装方式
公布于:2023-02-27SE系列旋转接头是一款紧凑型滑环,主要采用侧面接管的方式连接,与上一章电气滑环安装方式类似,除去电路不需要连接,气体都按照上一章的安装方式。

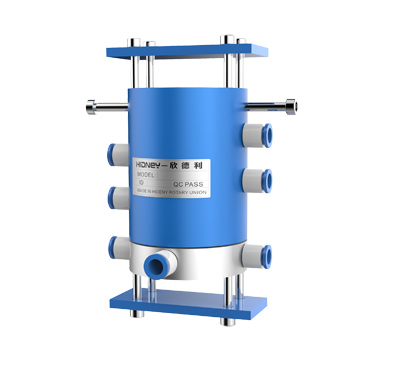

![旋转接头安装方式](img/inst4.jpg)
1:首先我们要配和转子部门的螺丝以及连接转子部门的连接板,转子部分和设备旋转部件需要紧固定,做好定位要求。
2:接好旋转接头定子和转子上的快速接头,再插入气管。
3:固定定子,后端可以根据设备的情况来设计相应的连接件,固定好定子部分,定子部门需要松固定或者软固定,让其有一定的浮动空间,这样可以保证我们产品在装的不同心的时候,通过自身的软固定来进行调节
4:定子出线和转子出线可以按照接气管的方式来对应接
5:根据产品的配线,客户根据产品线束的编码以及颜色来找到转子和定子出线一一对应的关系.
