电气滑环的安装方式
公布于:2023-02-27电气滑环我们应该怎么安装呢,首先买到货后,我们应该确认好型号,确认好气路和电路的数量,以及确认好气路部分接气管螺纹大小,和确认电路部分是否有强电流线和信号线,在我们确认好这些参数以后,我们可以根据下面图来安装。

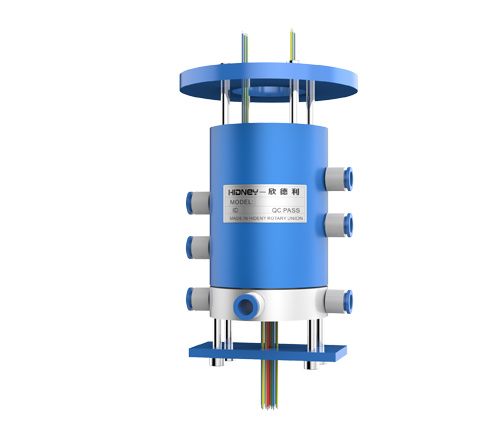

![电气滑环安装方式](img/inst3.jpg)
1:首先我们要配和转子部门的螺丝以及连接转子部门的连接板,转子部分和设备旋转部件需要紧固定,做好定位要求。
2:接好旋转接头定子和转子上的快速接头,再插入气管。
3:固定定子,后端可以根据设备的情况来设计相应的连接件,固定好定子部分,定子部门需要松固定或者软固定,让其有一定的浮动空间,这样可以保证我们产品在装的不同心的时候,通过自身的软固定来进行调节
4:定子出线和转子出线可以按照接气管的方式来对应接
5:根据产品的配线,客户根据产品线束的编码以及颜色来找到转子和定子出线一一对应的关系.
