液电混输滑环的设计结构以及原理
公布于:2021.10.15标签:液电滑环,液压滑环,电滑环,电气滑环
液电滑环也可以称为液电旋转接头,是一种液压旋转接头和导电滑环的综合结构,同时可以传送液压油,水,电信号,功率,以太网,USB信号等众多介质,根据具体的选择结构相应的电路结构也将会发生改变,液电滑环内部采了4个进口的skf高速轴承支持,保证机械部分和电路部分的同心旋转,更加稳定的传送介质,不会因为偏心摩擦带来的寿命损失,主轴采用了工具特征钢制造,经过先进的工艺处理,保证了旋转轴的耐磨性问题,同时在使用时间上不会因为轴发生微量变形,导致产品寿命简短,每一个液压环道都采用了进口的密封圈进行有效密封,高压可达350BAR。
现在我们介绍液电滑环的电路部分:电路部分前后有两个端盖支持包裹轴承,保证了轴承的稳定性,每一道电路都是采用贵金属环和贵金属刷丝进行接触,电阻率小,传送信号稳定,耐磨时间长,转子出线和定子出线采用了特氟龙的高温银线,不会因为线的长短而导致传送信号丢失,将整个产品的性能进一步提高,环道和刷丝之间采用了V型结构,让刷丝更有效的接触环道,这样的结构耐磨时间将会延长,不会因素刷丝的分散而导致旋转过程中将环道拉毛,电滑环内部我们采用了IP51的密封,不会有外界的颗粒杂质进入导致短路问题。
综合上述,液电滑环最重要的一个环节是当产品使用长时间后,怎么样才能保证泄露的液压油不进入电路部分呢,这是整个产品的核心部分,也是结构设计的最重要部分,欣德利液电滑环就能做油电分离,也是超出国内普通厂家的一个重要原因,主要我们采用了液压回流结构,具体结构这个牵涉的公司的技术核心机密,不过多解释,欣德利液电滑环稳定,可靠,使用寿命长,具体可以咨询公司业务。

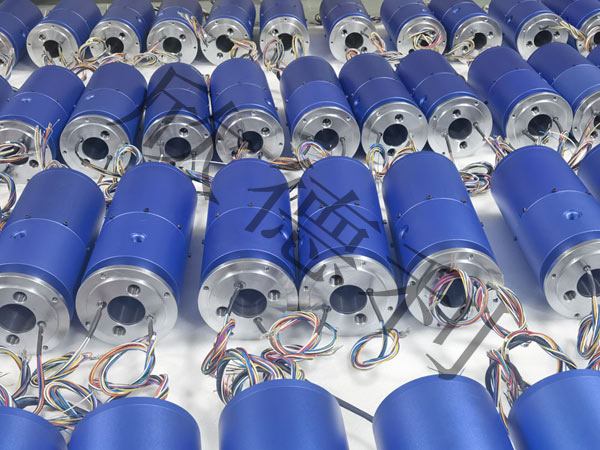

部分旋转接头型号参考:
